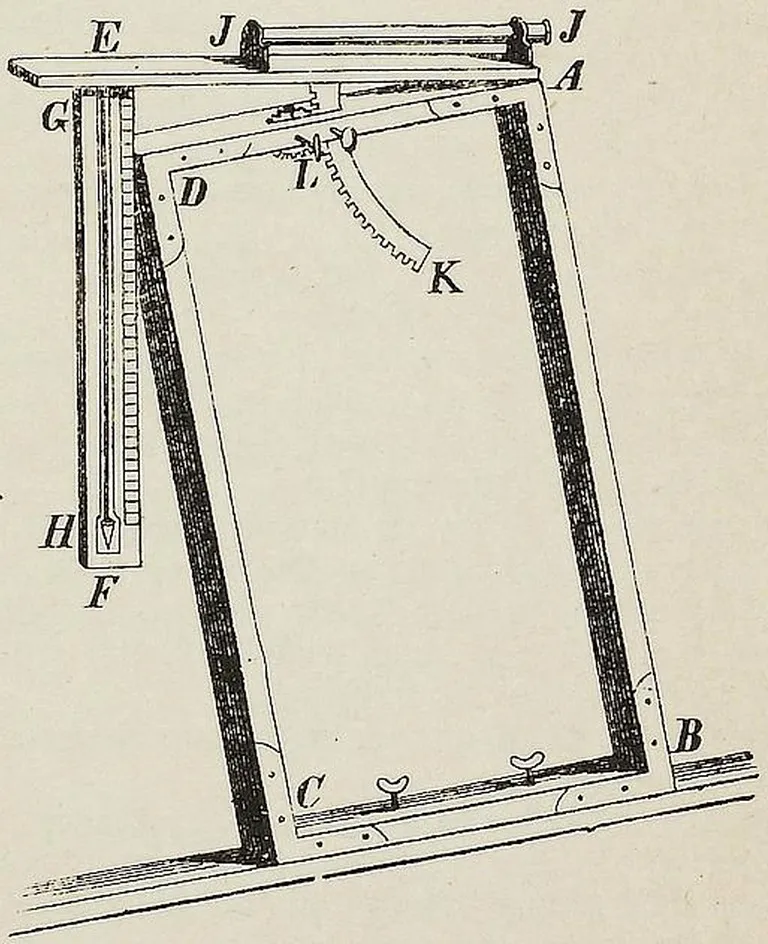

Fig. 2168. Inclinometer.
Fig. 2168. Inclinometer.

Inclinometer, n.,s. Fig. 2168. Dies Instrument dient zum Abnivelliren unterirdischer Abzugsröhren, Drains, Schleusenetc. und besteht aus einem Holzrahmen &BOD, in Verbindung mit einem Bleiloth. Um nämlich das Maß des Falles anzudeuten, geht ein Bret EXK im Scharnier bei A, steht auf der andern Seite ein wenig vor und bildet einen rechten Winkel mit dem Bret E F, dessen eine Kante eine Skala trägt und an der sich in einer Spalte das Bleiloth GE befindet; der Gradbogen K kann bewegt werden mit Hülfe eines Sperrrades L. Eine andere Schraube stellt den Gradbogen fest, wenn A H wägrecht liegt. AD bestimmt die Neigung der Schleusenlage od. dgl. und kann am graduirten Hängeschenkel das Maß derselben, die Oeffnung des Winkels D Habgelesen werden. J ist ein Teleskop zum Weitervisiren. Inelinatorium, n., Iat., 1. frz. museau, Schnauze des Chorgestühls. — 2. frz. patience, s. v. w. Misericordia. — 3. Auch Inclinationsboussole, eine solche mit Vorrichtung zum Messen der Inclination der Magnetnadel. to inelose, tr. v., engl., einfriedigen. Inelosing, s., engl., frz. enelave, f., Hineingreifen einer Esse in ein Zimmer. Inelosure, s., engl., s. d. Art. Befriedigung. Inelusa, f., lat., Zelle, Klause. inelusorium opus, n., Lat., s. v. w. Email cloisonné.

Illustrirtes Bau-Lexikon. Praktisches Hülfs- und Nachschlagebuch im Gebiete des Hoch- und Flachbaues, Land- und Wasserbaues, Mühlen- und Bergbaues, der Schiffs- und KriegsbaukunstHrsg. von Oscar Mothes, 4. Aufl., Leipzig und Berlin: Otto Spamer 1881–1884 · Bd. 3, S. 86Scan: Universitätsbibliothek Heidelberg · gemeinfrei
